Napěťový rozbočovač - Šroubová svorkovnice 8A

Detailní popis produktu

Šroubová svorkovnice („čokoláda“) na desce plošných spojů pro rozbočení napětí do více okruhů. Hodí se pro rozvody v modelové železnici, automatizaci, osvětlení, zabezpečovací technice a dalších elektroinstalacích. Vodiče se připojují šroubovými svorkami s roztečí 5 mm. Desku přišroubujete přes montážní otvory s distančními pouzdry.

Varianty

• 1x12 – jednopólová, 12 kontaktů na společném potenciálu. Rozvede jeden vodič (např. + nebo GND) do 12 výstupů.
• 2x12 – dvoupólová, 2 × 12 výstupních kontaktů a 2 vstupní kontakty. Rozvede oba póly napájení.
• 2x12 + dioda – stejné zapojení jako 2x12, navíc s LED pro signalizaci přítomnosti napětí.

Technické parametry

Jmenovitý proud: max. 8 A
Provozní napětí:

• 1x12 a 2x12: max. 250 V AC/DC
• 2x12 + dioda: 5–30 V AC/DC (omezeno LED signalizací)

Průřez vodiče: do 1,5 mm²
Rozteč svorek: 5 mm
Uchycení vodiče: šroubové
Montážní otvory: Ø 3 mm

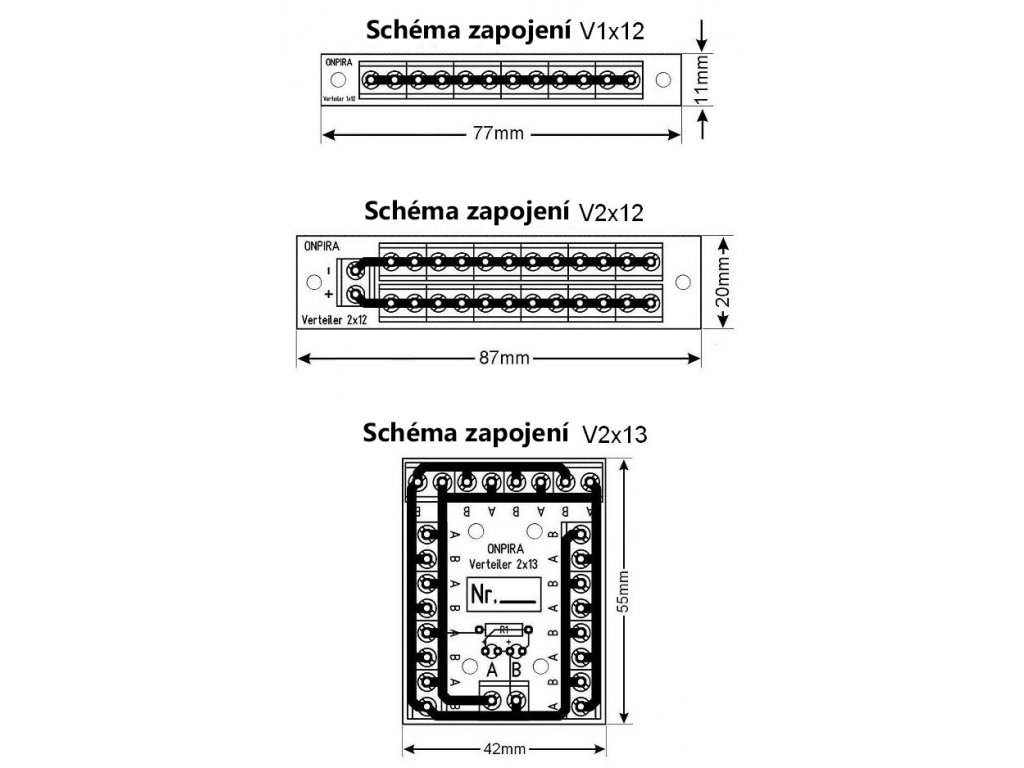

Rozměry:

• 11 x 77 mm
• 20 x 87 mm
• 55 x 42 mm

Upozornění: Při použití na síťové napětí (230 V) musí být svorkovnice umístěna v uzavřené elektroinstalační krabici nebo rozvaděči, aby se nebylo možné dotknout živých částí. Instalaci na síťové napětí smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

Obsah balení

1 ks svorkovnice
Montážní sada (distanční pouzdra + šrouby)
