Šroubová svorkovnice 2x8 – rozbočovač napájení 8 výstupů, 5A

Detailní popis produktu

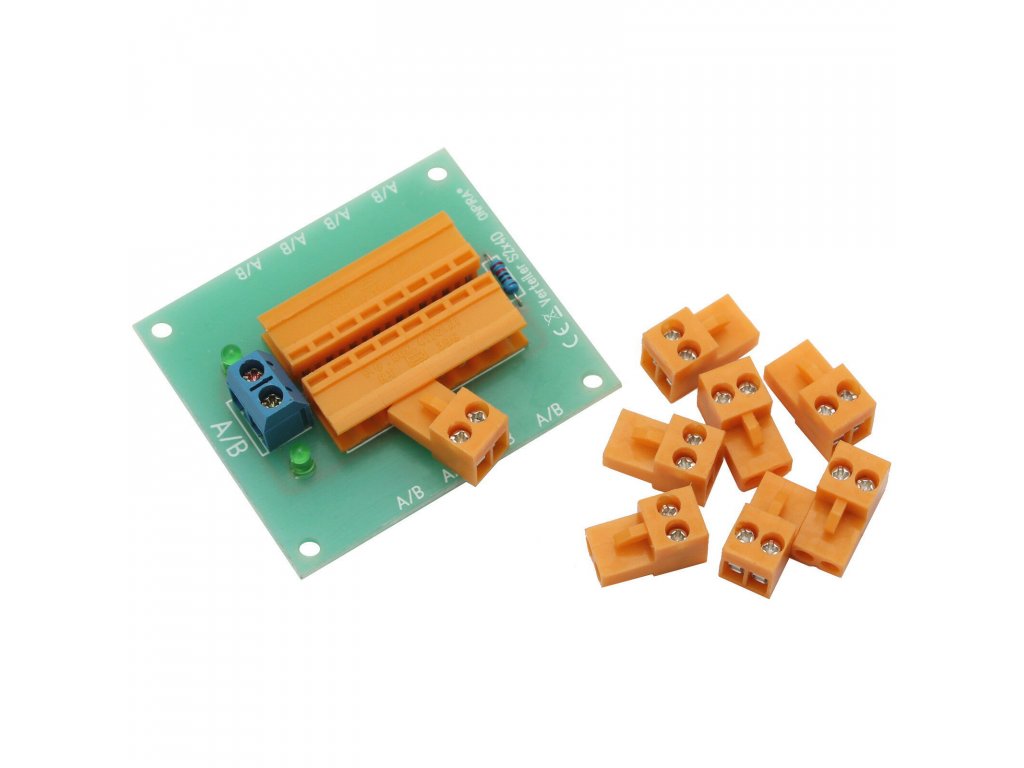

Napěťový rozbočovač na desce plošných spojů, který z jednoho dvoupólového vstupu rozvede napětí paralelně do 8 samostatných dvoupólových výstupů. Všechny svorky A jsou propojené mezi sebou a stejně tak všechny svorky B, takže na každém výstupu je stejné napětí jako na vstupu. Rozbočovač se hodí pro rozvod 12 V nebo 24 V napájení k více zařízením z jednoho zdroje.

Výstupy tvoří odnímatelné šroubovací konektory (rychlokonektory). Vodiče přišroubujete do konektoru a ten jen zasunete do desky. Každé zařízení tak můžete kdykoli odpojit a znovu připojit bez povolování šroubků. Vstup se připojuje do pevné modré šroubovací svorky. Dvě zelené LED signalizují přítomnost napětí.

Zapojení

Vstup A/B (modrá svorka): připojení zdroje
Výstupy A/B (8× oranžový konektor, 4 na každé straně): paralelně propojené se vstupem
Celkem 18 kontaktů: 2 vstupní + 16 výstupních (8 párů A/B)

Technické parametry

Počet výstupů: 8× dvoupólový (A/B)
Jmenovitý proud: max. 5 A (celkem)
Provozní napětí: 5–30 V AC/DC
Průřez vodiče: do 1,5 mm²
Uchycení vodiče: šroubové, výstupy v odnímatelných konektorech
Signalizace: 2× zelená LED
Rozměry desky: 55 × 49 mm
Montáž: 4 otvory Ø 3 mm v rozích, součástí balení jsou distanční sloupky a šrouby

Příklady použití

napájení více kamer CCTV z jednoho 12V zdroje
rozvod napájení pro LED osvětlení, zabezpečovací a přístupové systémy
přehledné a rozebíratelné zapojení v rozvaděči nebo instalační krabici

Upozornění: Rozbočovač je určen pouze pro bezpečné malé napětí do 30 V. Nepřipojujte jej na síťové napětí 230 V. Součet proudů všech výstupů nesmí překročit 5 A.

Obsah balení

1× rozbočovací deska
8× odnímatelný šroubovací konektor
montážní sada: 4× distanční sloupek, 4× šroub
