Otočný vačkový spínač/přepínač 0-1 690V 20A
Kód: A 1220
Související produkty
Detailní popis produktu

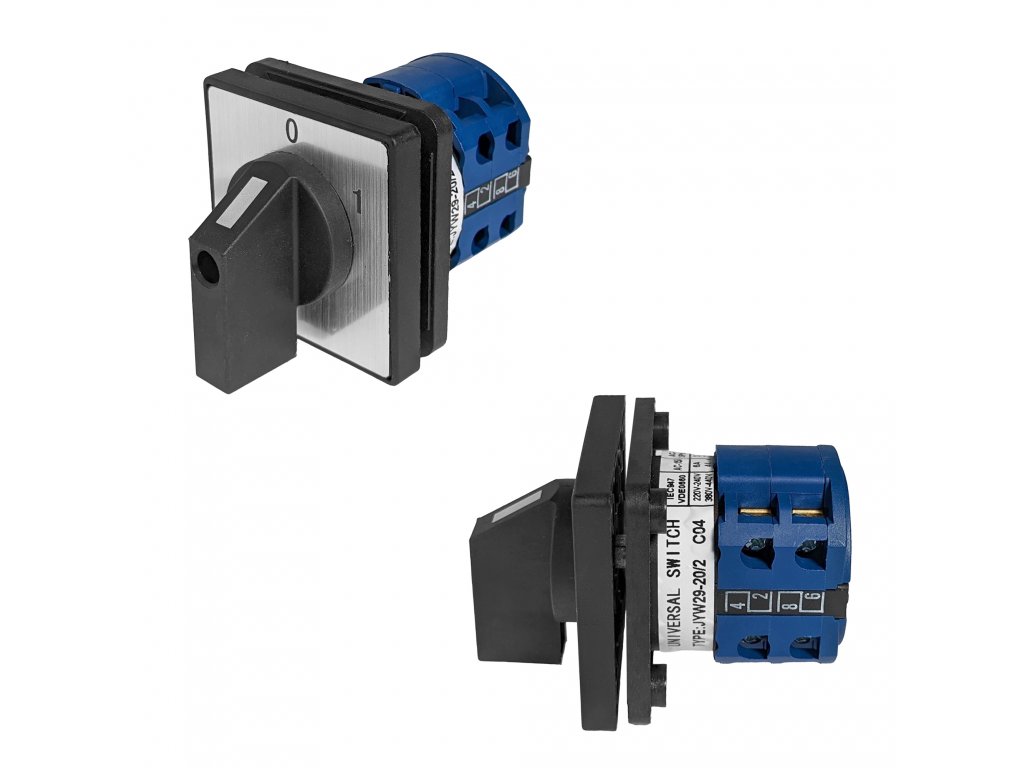

Otočný vačkový přepínač s 8 kontakty model 0/1.
Otočný vačkový spínač s hliníkovým štítkem 48x48 mm (49x49 vč. rámečku) a s popisky.
Přepínač má postříbřené kontakty a robustní šroubovací svorky pro vodiče o průřezu až 2,5 mm².
Vačkové spínače mají spínací hřídel ve tvaru vačky, která ovládá jednotlivé spínací kontakty.
Tento spínač 0-1 je vhodný nejen pro spínání motorů.
Model: JYW29-20/2 C04
Verze: 0-1
Počet spínacích poloh: 2
Počet kontaktů: 8
Spínací polohy: VYP/ZAP
Popisky poloh: 0-1

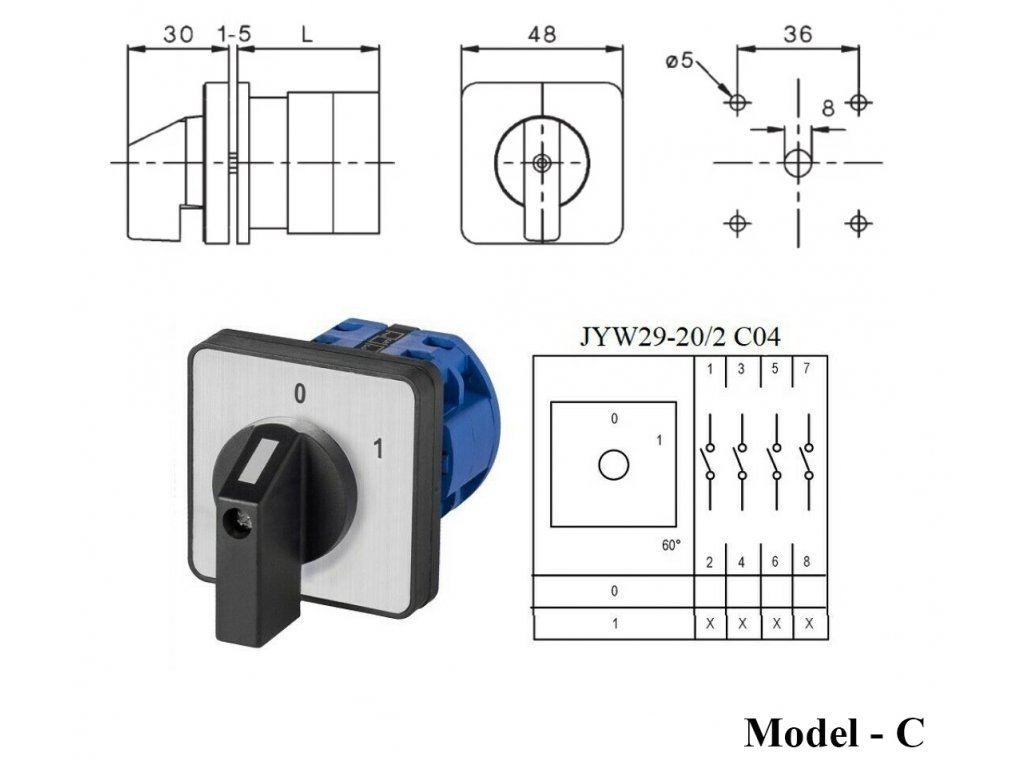

Instalační hloubka (L): 42 mm
Celkové rozměry (d × š × v): 73 × 48 × 48 mm
Typ: Vačkový spínač
Barva: Černá / modrá
Jmenovité napětí (Ue): 690 V~ AC
Jmenovitý proud (Ith): 20 A
Typ přepínání: západkový otočný přepínač = při otočení zůstává ve zvolené poloze
Spínací úhel: 60°
Stupeň krytí: IP30
Max. průřez vodiče: 2,5 mm
Vzdálenost montážního otvoru: 36 mm
Montážní otvor: ~ Ø 45 mm
Rozměr rámečku: 49 x 49 mm
Instalační průměr: 44-46 mm
Typ připojení: šroubové svorky
Typ instalace: vestavěný
Obsah balení:
1x vestavný vačkový spínač
Doplňkové parametry
| Kategorie: | Tlačítka a přepínače |
|---|---|
| Model: | JYW29-20/2 C04 |
| Verze: | 0/1 |
| Počet spínacích poloh: | 2 |
| Počet kontaktů: | 8 |
| Spínací polohy: | VYP/ZAP |
| Popisky poloh: | 0/1 |
| Instalační hloubka (L): | 42 mm |
| Celkové rozměry: | 73 × 48 × 48 mm |
| Typ: | Vačkový spínač |
| Barva: | Černá / modrá |
| Jmenovité napětí (Ue): | 690 V~ AC |
| Jmenovitý proud (Ith): | 20 A |
| Typ přepínání: | západkový otočný přepínač |
| Spínací úhel: | 60° |
| Stupeň krytí: | IP30 |
| Max. průřez vodiče: | 2,5 mm |
| Vzdálenost montážního otvoru: | 36 mm |
| Montážní otvor: | ~ Ø 45 mm |
| Rozměr rámečku: | 49 x 49 mm |
| Instalační průměr: | 44-46 mm |
| Typ připojení: | šroubové svorky |
| Typ instalace: | vestavěný |
