Otočný vačkový spínač/přepínač 0-Y-△ 690V 20A

Kód: A 1224
390 Kč 322 Kč bez DPH
Skladem (>100 ks)
Můžeme doručit do:
27.6.2024
Možnosti doručení

Otočný vačkový spínač pro rozběh třífázových motorů hvězda trojúhelník 0-Y-△ až 690V / 20A

Detailní informace

Detailní popis produktu

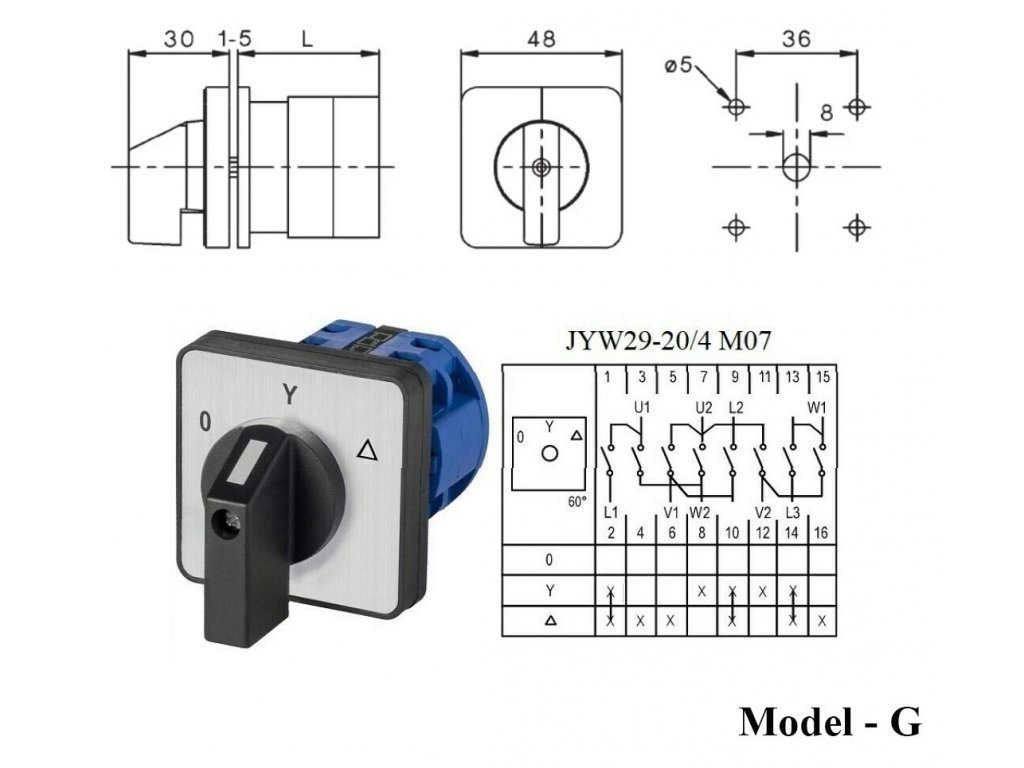

Otočný vačkový spínač pro rozběh motorů hvězda trojúhelník Model 0-Y-△.
Otočný vačkový spínač s hliníkovým štítkem 48x48 mm a popisky.
Přepínač má postříbřené kontakty a robustní šroubovací svorky pro vodiče o průřezu až 2,5 mm².
Vačkové spínače mají spínací hřídel ve tvaru vačky, která ovládá jednotlivé spínací kontakty.

Tento spínač hvězda-trojúhelník je vhodný pro spínání motorů.

Model:
 JYW29-20/4 M07
Verze: Spínač hvězda-trojúhelník pro třífázové motory.
Počet spínacích poloh:
3
Počet kontaktů: 16
Spínací polohy: VYP/ZAP/ZAP
Popisky poloh:
0 / Y / △ (nula/hvězda/trojúhelník)

Instalační hloubka (L):
 62 mm
Celkové rozměry (d × š × v): 94 × 48 × 48 mm

Typ:
Vačkový spínač
Barva: Černá / modrá
Jmenovité napětí (Ue): 690 V~ AC
Jmenovitý proud (Ith): 20 A
Typ přepínání: západkový otočný přepínač = při otočení zůstává ve zvolené poloze
Spínací úhel: 60°
Stupeň krytí:
IP30
Max. průřez vodiče: 2,5 mm
Vzdálenost montážního otvoru:
36 mm
Montážní otvor:
 ~ Ø 45 mm
Rozměr rámečku: 49 x 49 mm
Instalační průměr:
44-46 mm
Typ připojení: šroubové svorky
Typ instalace: vestavěný


Obsah balení:
1x vestavný vačkový spínač

Doplňkové parametry

Kategorie: Tlačítka a přepínače
Model: JYW29-20/4 M07
Verze: Spínač hvězda-trojúhelník
Počet spínacích poloh: 3
Spínací polohy: VYP/ZAP/ZAP
Popisky poloh: 0 / Y / △
Instalační hloubka (L): 62 mm
Celkové rozměry: 70 × 48 × 48 mm
Typ: Vačkový spínač
Barva: Černá / modrá
Jmenovité napětí (Ue): 690 V~ AC
Jmenovitý proud (Ith): 20 A
Typ přepínání: západkový otočný přepínač
Spínací úhel: 60°
Stupeň krytí: IP30
Max. průřez vodiče: 2,5 mm
Vzdálenost montážního otvoru: 36 mm
Montážní otvor: ~ Ø 45 mm
Rozměr rámečku: 49 x 49 mm
Instalační průměr: 44-46 mm
Typ připojení: šroubové svorky
Typ instalace: vestavěný
