Páčkový přepínač ON-ON 125V/6A – 250V/3A (s aretací)

Detailní popis produktu

Miniaturní páčkový přepínač typu SPDT (ON-ON) s kovovou páčkou a modrým plastovým tělem. Přepínač má dvě stabilní polohy – po přepnutí zůstane v nastavené poloze a do původní polohy se vrátí pouze ručním přepnutím. Přepnutí je doprovázeno výrazným cvaknutím.

Technické parametry

• Typ: SPDT přepínač s aretací (ON-ON), 2 polohy
• Maximální zatížení: 125 V AC / 6 A nebo 250 V AC / 3 A
• Počet kontaktů: 3 (COM + 2 odvody), s otvorem pro pájení
• Rozměry kontaktů: cca 3,65 × 2,2 mm
• Materiál těla: modrý plast s kovovým krytem
• Páčka: kovová, stříbrná, délka pohyblivé části 10 mm, průměr 2,6–3 mm

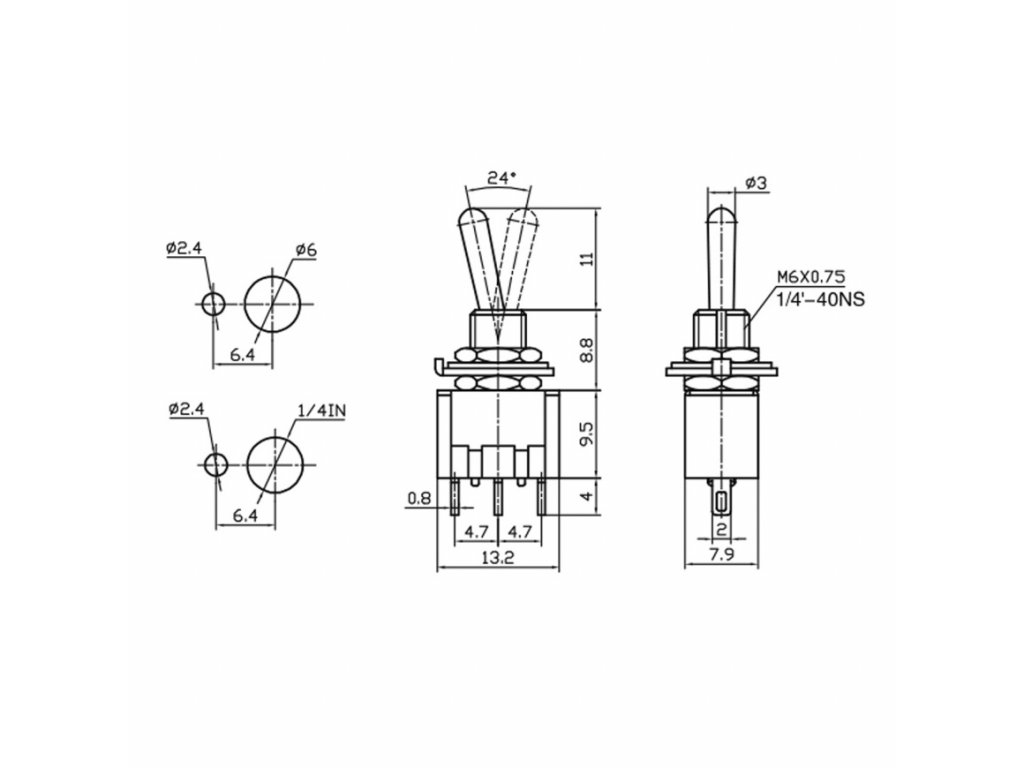

• Rozměry těla (bez kontaktů, krku a páčky): 13 × 8 × 9,5 mm (š × h × v)
• Celkové rozměry (vč. páčky a kontaktů): 13 × 8 × 32 mm
• Montáž: panelová, průměr montážního otvoru cca 6 mm
• Délka montážního krku: 9 mm – maximální tloušťka panelu cca 5 mm
• Upevnění: kovová matice
• Krytí: bez ochrany před vodou – pro vnitřní nebo chráněné použití

Zapojení

Přepínač má 3 vývody. Prostřední kontakt je společný (COM), krajní dva kontakty jsou výstupy. V každé poloze páčky je COM propojen vždy s jedním z krajních kontaktů. Typické použití: přepínání mezi dvěma obvody nebo změna polarity.

Vhodné pro

Kutily, hobby elektroniku, ovládací panely, automobily, traktory, bagry, lodě a další aplikace, kde je potřeba spolehlivé ruční přepínání dvou obvodů.

Příslušenství

K přepínači je dostupná samostatná voděodolná gumová krytka, která zajistí ochranu před stříkající vodou a prachem.

Obsah balení:
1x přepínač
