Digitální relé - čítač cyklů DH48J 12/24V DC

Kód: A 0282-12V A 0282-24V Zvolte variantu
430 Kč 355 Kč bez DPH
Skladem (>100 ks) Skladem (92 ks) Zvolte variantu
Napětí
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Můžeme doručit do:
12.12.2024 12.12.2024 Zvolte variantu
Možnosti doručení

Digitální počítadlo kusů / cyklů ve dvou provozních napětí 12/24V DC.

Detailní informace

Detailní popis produktu

Preset Counter DH48J je univerzální čítač impulsů, který slouží k přesnému počítání a ovládání na základě předem nastaveného počtu impulsů. Díky své flexibilitě a možnosti nastavení násobení je ideálním řešením pro aplikace, kde je potřeba přesně sledovat počet impulsů z různých zdrojů (např. magnetické spínače, senzory nebo kontakty).

Tento čítač umožňuje nastavit hodnotu, při jejímž dosažení sepne nebo rozepne výstupní relé, čímž lze ovládat připojená zařízení, jako jsou elektromotory, solenoidy nebo jiné spínací prvky. Provozní napětí je 12V, což z něj činí vhodné řešení pro nízkonapěťové aplikace.

DH48J je vybaven mechanickými otočnými přepínači na přední straně, pomocí kterých lze snadno nastavit požadovaný počet impulsů, a také režimem násobení (Multiplication Factor), jenž určuje, kolik vstupních impulsů se započítá jako jeden „platný“ impuls. Tato vlastnost je užitečná v případech, kdy je třeba sledovat signály s vysokou frekvencí nebo redukovat počet záznamů.

Klíčové vlastnosti:

  • Počítání impulsů: Možnost nastavit čítač pro režim počítání nahoru nebo dolů.
  • Nastavení násobení: Definuje, po kolika vstupech impulsu dojde k započítání jednoho „platného“ impulzu.
  • Výstupní relé: Při dosažení nastaveného počtu impulsů čítač sepne nebo rozepne výstupní relé, což umožňuje automatické ovládání připojených zařízení.
  • Provozní napětí: 12V, vhodné pro nízkonapěťové aplikace.
  • Kompaktní design: Snadné mechanické nastavení a připojení.

Typické aplikace: DH48J se používá v průmyslových aplikacích pro počítání mechanických nebo elektronických impulsů, jako je sledování počtu otáček, počítání kusů nebo sledování přepínacích sekvencí. Lze ho využít v systémech, kde je požadováno přesné sledování a ovládání na základě dosaženého počtu impulsů.

Poznámka: Přestože DH48J podporuje různé režimy počítání, není vybaven časovými funkcemi pro cyklické spínání a rozepínání. Pokud je požadován režim cyklického přepínání (např. 2x rozpojeno, 2x spojeno), doporučuje se kombinovat DH48J s dalším logickým prvkem, jako je programovatelné relé nebo PLC, které zajistí potřebnou funkcionalitu.

Tento produkt je ideální volbou pro aplikace, kde je potřeba přesně řídit procesy na základě impulsů, nikoliv podle času.



Digitální počítadlo cyklů ve dvou provozních napětí 12/24V DC , lze nastavit na dva způsoby čítání:


1. Počítání do cílové hodnoty: počítadlo počítá s každým impulsem od 0 až do dosažení nastavené hodnoty a poté sepne relé (1x přepnutí).

2. Odpočítávání z cílové hodnoty: s každým impulsem počítadlo odpočítává od nastavené hodnoty, dokud nedosáhne 0 a sepne relé (1x přepnutí).

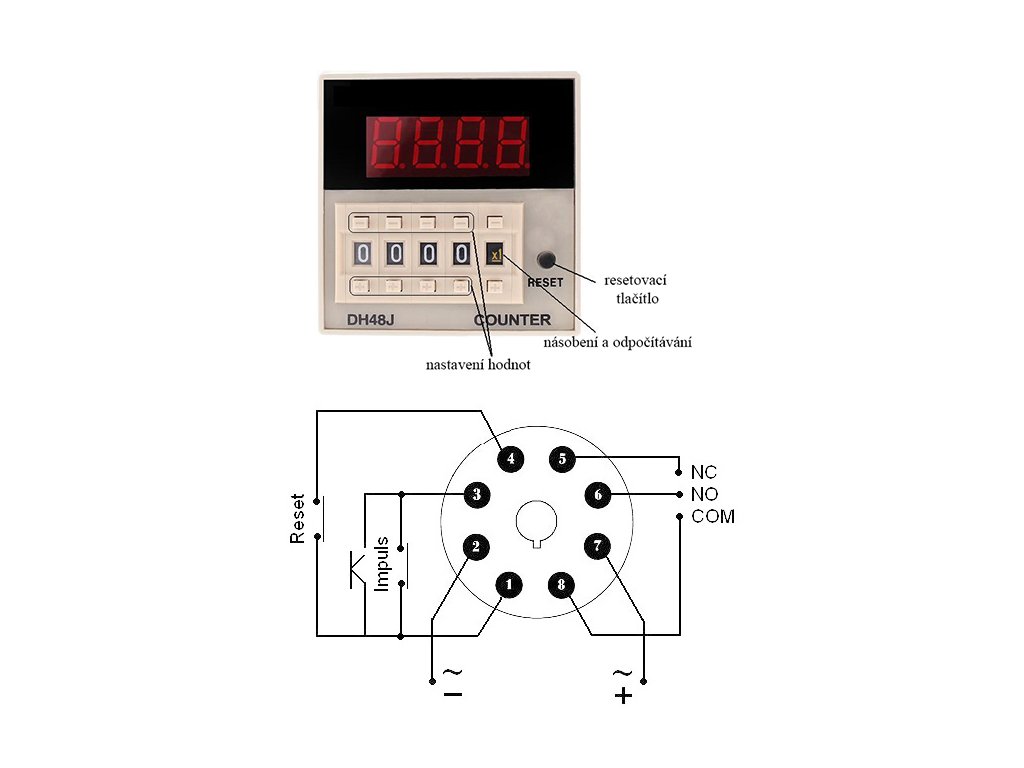

Počítadlo se resetuje pomocí tlačítka RESET nebo zapojením externího resetovacího tlačítka.

Instalační rozměry: 46 x 46 x 95 mm (ŠxVxH)
Displej:
9999, 99990, 999900 (dle zvoleného režimu)
Model: DH48J
Maximální takt: 300/s
Minimální rychlost čítání: 15 ms
Provozní napětí: 12 / 24V DC (dle zvolené varianty)
Provozní teplota: -5 až + 45°C
Spínací kapacita: 1x 250V AC až 10A

Doplňkové parametry

Kategorie: Nářadí a měřáky
Instalační rozměry: 46x46x95 mm
Displej: 9999, 99990, 999900
Model: DH48J
Maximální takt: 300/s
Minimální doba ovládání: 15 ms
Provozní napětí: 12/24V DC
Provozní teplota: -5°C až + 45°C
Spínací kapacita: 250VAC / 10A
